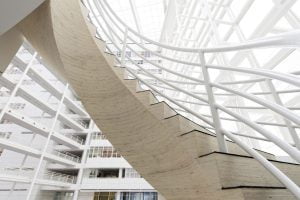

De twintig jaar oude raadzaal van het Haagse stadhuis is vernieuwd en gemoderniseerd. Het pronkstuk is een gelamineerd fineerhouten zwevende trap, die als een rijzend icoon het atrium siert.
De spiraalvormige trap is het resultaat van digitaal modelleren en fabriceren met de modernste technologieën. Ook bijzonder is dat het ontwerpteam in slechts twee maanden tijd na intensief sparren, ontwerpen en monteren een technisch hoogstandje is gerealiseerd.
Houten spiltrap
Op basis van de kennis en ervaring van een eerder gemaakte houten spiltrap in New York door Rietveld Architects, maakten de ingenieurs van IMd Raadgevende Ingenieurs een constructief ontwerp. De uitdaging lag hem in de combinatie van de verschillende krachtswerkingen, de variabele doorsnede van de trap en de uitvoerbaarheid.
Dwarsdoorsnedes onderzocht
De optimale dwarsdoorsnedes van de trap zijn onderzocht aan de hand van verschillende FEM-modellen. Hierin was met name de combinatie tussen de wringmomenten, de dwarskrachten en de gelaagdheid van de te lijmen plaatdelen een belangrijk aandachtspunt.
Numeriek gezaagde elementen
Bij het technisch ontwerp was ook montagebedrijf René Dalmeijer betrokken, dat veel ervaring heeft met bijzondere trapconstructie. Dalmeijer onderstreept dat de enorme maatvastheid van de numeriek gezaagde elementen, de gedegen voorbereiding en samenwerking in de ontwerpfase ervoor zorgde dat hij zeer snel en efficiënt de plaatsing kon uitvoeren.
Ultrasterk Kerto-Q LVL

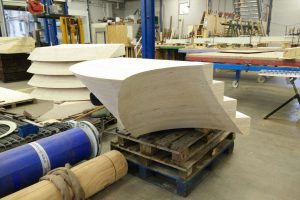

Studio RAP/ Doornekamp Woodspecials zorgde voor de detailengineering en productie. Voor de trap is het ultrasterke materiaal Kerto-Q LVL met een dikte van 36 mm ingezet van Metsä Wood. Dit LVL is vele malen sterker als traditioneel balkhout en plaatmateriaal. De basisplaten van 2,4 x 3 m zijn in Finland geproduceerd en verder bewerkt door Studio RAP/ Doornekamp Wood Specials.
